Información Básica.
No. de Modelo.
LEJIA-Z118
Usando Dureza
HRC48-62
Promedio Espesor de la pared
> 3 mm
La vida del molde
> 1.000.000 tiros
Certificación
CE
Personalizado
Personalizado
Condición
Nueva
tecnología de fabricación
tecnología informática
tecnología de cavidad de molde
fresado cnc
velocidad de fresado
alta velocidad
método de detección de piezas
medición de nc de tres ejes
dureza estándar
hrc48
endurecimiento láser opcional
HRC62
seguridad
botones de seguridad / pasadores
opcional
revestimiento negro
precisión central
+-0,02mm
precisión vertical
+-0,02mm
precisión paralela
+-0,02mm
Paquete de Transporte
Thick Plywood
Especificación
415mm, 515mm, 815mm, 3050mm
Marca Comercial
LEJIA
Origen
China
Código del HS
8207300090
Capacidad de Producción
120000sets / Month
Descripción de Producto
| 1. prensa de doblado de la marca de máquinas disponibles | ||
| Amada, Atlántico, Adira, Baykal, Beyler, Darley, EHT, Ermaksann, Durmazlar, Bystronic, Gasparini, Guifil, Haco,Imal, LVD Ivan, LVD Mecos,,,trumpfwila Megobal Promecam,Safan Weinbrenner Salvagnini,,,,,JFY Yawei Yangli,ACL,YSD,ZYMT,la ADH,etc... | ||
| 2. Ventajas del robot LEJIA | ||
| Teniendo en cuenta los deseos de nuestros clientes, cada día trabajamos para satisfacer las necesidades de nuestros clientes, aumentar nuestra lista de productos y herramientas de calidad. | ||
| 1).LEJIA doblar la producción de herramientas de acero de alta velocidad de acero de alta calidad(42CrMo=SCM440=42CrMo4=4140), las superficies de trabajo son preciously en tierra, el norma será de todo el cuerpo total de endurecimiento, la dureza puede llegar a la HRC47. | ||
| 2).Que podemos hacer en doblar el endurecimiento de superficies herramientas por láser, el de la dureza puede llegar a la HRC60. | ||
| 3). LEJIA podemos tener más de 20 años de experiencia en fabricación de utillaje de flexión. | ||
| 4).LEJIA utillaje de flexión total de la fábrica tiene más de 300 personas, el total de alrededor de 310 máquinas de procesamiento de los conjuntos de herramientas de flexión y la mayoría de las máquinas de procesamiento de Japón y Europen. | ||
| 5).LEJIA doblando el centro de la herramienta de precisión: Precisión:±0,02 mm, la precisión de la paralela:±0,02 mm, la precisión vertical:±0,02 mm. | ||
| 6).Todas las herramientas de flexión especial serán probados por nuestros equipos de prensa de doblado y el análisis de muestras antes de enviar a nuestros clientes. | ||

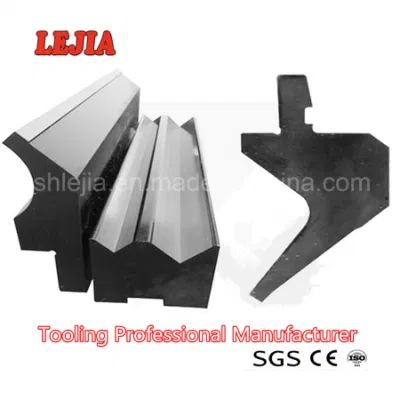

| 3. Tipos de herramientas de prensa de doblado | ||
| Herramientas para la prensa de doblado se consideran "La seguridad primero", y muere con las ranuras de la prevención de caídas ahora son estándar. | ||
| Ponche típico de los tipos de cierre | Botón de seguridad  | |

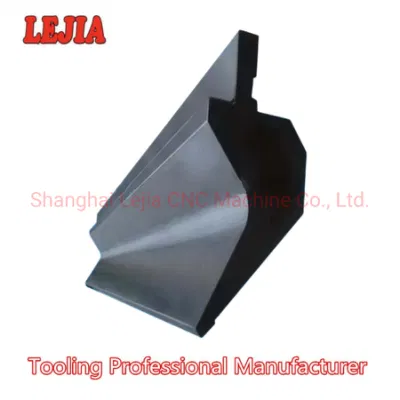

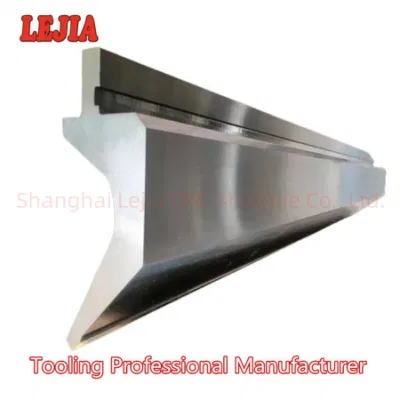

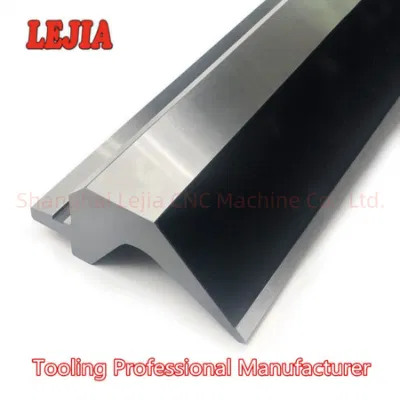

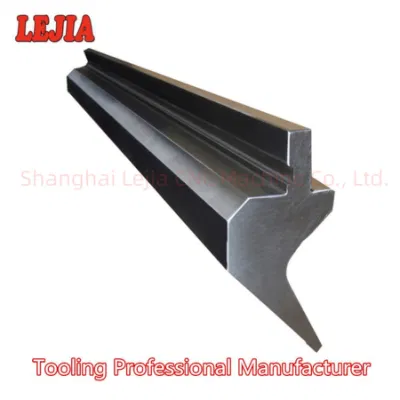

| Las formas de borde curvo | PUNCH perforadora estándar, el cuello de cisne,puñetazo recto, la guillotina PUNCH,HEMMING PUNCH,Placa gruesa PUNCH  | |
| Mueren típico de los tipos y métodos de montaje | 1V mueren, mueren de 2V, 4V Die  | |
| 4. Longitud de la herramienta tipos: | ||
| 1).L = 835mm, S = 415 mm, una sección = 835mm y la sección B = 800 mm | ||
 | ||
| 2).550mm y 1050mm,1250mm,2050mm,2550mm,3050mm,4050mm | ||
 | ||
| 5. Cómo leer la tabla de tonelaje | ||||
| Verificar el tonelaje gráfico antes de doblar. El tonelaje gráfico siempre está especificado en el catálogo de herramientas, y aparece también en la máquina como una placa Donde es fácil de ver. Básicamente, usted puede leer las condiciones distintas a la presión en la tabla de abajo. Conociendo este tonelaje gráfico profundo o superficial hará una gran diferencia en la seguridad de los trabajadores y el producto acabado. Especificaciones de la máquina que afecta en gran medida, la herramienta Selección, precisión y calidad del producto, así que vamos a comprender el contenido Y utilizarlos para el trabajo seguro. En primer lugar, leer el siguiente contenido de la tabla de abajo. 1: la mínima longitud de la brida (B) 2: V-width (V-apertura) de la herramienta utilizada para doblar (V). 3: el tonelaje necesario doblar 1m de largo material (F) [ Figura derecha, símbolo de tonelaje gráfico ] V=V-width (V-apertura) B = longitud de la brida de mínimo Ir=radio de curvatura interior t=el espesor del material (Fuerza tensil 40~50kg/mm) *Resistencia a tracción de acero inoxidable (Inox) 60~75kg/mm, el aluminio 25~45kg/mm F=presión par metro (kN/m). |  Los valores en el gráfico de tonelaje se basan en "retroceder" y "SS material", de modo que la fuerza tensil etc.. Debe tenerse en cuenta en función de las condiciones de transformación.Los valores en el gráfico de tonelaje se basan en "retroceder" y "SS material", de modo que la fuerza tensil etc.. Debe tenerse en cuenta en función de las condiciones de transformación. | |||
| 6. Brida de mínima longitud | ||||
| Para completar la flexión, el material debe ser en ambos hombros de la die hasta el final. La mínima longitud de la brida se expresa por la siguiente fórmula basada en 90° de flexión. B=( V/2 ) x √2≒0,7V |  | |||
| 7. El ancho de V de la selección y configuración básica de interior ir (R) | ||||
| V-WIDTH | ||||
| Método de doblado | V-Width | Características | ||
| Retroceder | El espesor del material | "El proceso de plegado que se utiliza con más frecuencia, los patrones de ranuras en V también están finamente divididas. | ||
| 0.5 - 2.6 | 3.0 - 8.0 | 9.0 - 10 | ||
| 6×t | 8×t | 10×t | ||
| Flexión parcial | 12 - 15×t | Desde un ángulo de flexión arbitrario es tomado en consideración, el V-ancho se establece de modo que la precisión de la flexión es fácilmente estabilizado. Aproximadamente el doble de lo que retroceder. | ||
| Acuñar | 5 - 6×t | El objetivo es reducir el radio interior y reducir la cantidad de picadura en la punta del punzón. | ||
| IR (radio interior) | ||||
| Método de doblado | IR (radio interior) | Características | ||
| Retroceder | ≒V/6 | Los valores base para mantener la precisión de seguro y estable, como punta de la perforación de radio y la primavera de cantidad. | ||
| Flexión parcial | Cuando se requiere alta precisión, utilice una herramienta de tipo retroceder. | |||
| Acuñar | Debe tenerse cuidado cuando se utiliza un retroceder muere por iR aumenta y se requiere presurización extra. | |||
 |
 |
 |
 |
